- Akcesoria do urządzeń magnetycznych
Centryfuga
Dokładny pomiar stężenia cząstek magnetycznych
Nasze centryfugi pozwalają na łatwy i dokładny pomiar stężenia cząstek magnetycznych w kąpieli magnetycznej w ramach regularnych kontroli wydajności systemu zgodnie z normami ASTM E709, ASTM E1444 lub ASME BPVC.
Centryfugi Magnaflux zaprojektowano zgodnie z normą ASTM E 709-80 i kalibrowano je indywidualnie w celu monitorowania dokładnego stężenia cząstek magnetycznych w zawiesinach, a także poziomu zanieczyszczeń kąpieli.
Adaptery do defektoskopów
Zwiększ elastyczność swoich jednostek MPIh
Pręty gwintowane dwurdzeniowe
Pręty gwintowane dwurdzeniowe laminowane do metody wewnętrznego przewodnika/indukcji prądu, zgodnie z normą DIN EN ISO 9934-1:2016. Dostępne w powłoce z tworzywa sztucznego lub stali.
Adaptery do małych części
Nasze adaptery pomocnicze umożliwiają naszym standardowym urządzeniom warsztatowym testowanie małych części. Montowane bezpośrednio do głowicy lub konika, solidne miedziane adaptery zapewniają odpowiedni prześwit, aby zapewnić prawidłowe mocowanie.
030C035 - pasuje do naszych jednostek warsztatowych MAG40
030C009 - pasuje do naszych jednostek warsztatowych MAG50
Elektrody
Do podłączenia do kabli wysokoprądowych
Elektroda magnetyczna
Typ DIX PM 70 z końcówką kablową, do podłączania kabli wysokoprądowych. Nadaje się do zasilaczy o prądzie pomiarowym do 6000 A.
Numer części: 129102
Elektrody topliwe
Do zamocowania na uchwytach i podłączenia do zestawów produktów.
Numer części:
129110 - Typ A (do 1500 A)
129111 - Typ B (1500 - 3100 A)
129112 - Typ C (3100 - 8000 A)
Uchwyty
Uchwyty do montażu elektrod do topienia: składające się z jednego uchwytu z kablem sterującym i jednego uchwytu bez kabla sterującego.
Numer części: 056200
Podkładki kontaktowe
Zapobiegaj powstawaniu łuku elektrycznego i zapewnij niezawodny kontakt elektryczny
Nasze pola kontaktowe są dostępne w różnych kształtach, rozmiarach i typach, aby zapewnić odpowiednie wyposażenie stołu magnetycznego do inspekcji części. Pola kontaktowe Magnaflux zapobiegają powstawaniu łuku elektrycznego i zapewniają dobry, niezawodny kontakt elektryczny między głowicą a badanym elementem. Wybierz pole pełne, jeśli inspekcjonujesz części o płaskich końcach, lub pole plecione, jeśli Twoje części mają końce zaokrąglone lub o nieregularnym kształcie.
Pole kontaktowe do stanowisk probierczych serii MAG
Różne rozmiary i materiały - więcej informacji znajdziesz w Karcie Danych Produktu.
Pole kontaktowe do stanowisk testowych serii Universal
Wykonane ze spiralnie wplecionego miedzianego oplotu z cynowaną powierzchnią styku. Inne rozmiary dostępne na zamówienie.
Numer części:
129205 - ⌀ 80 mm
129206 - ⌀ 1200 mm
129153 - Standardowa płytka stykowa do 900 WE II
Oplot miedziany
Miedziany oplot do tworzenia specjalnych styków. Dostępny w różnych długościach i szerokościach; więcej informacji w Karcie Charakterystyki Produktu.
Numer części: Zobacz kartę danych produktu
Stałe podpory
Podpory podtrzymują i stabilizują długie lub ciężkie części, takie jak wały korbowe, podczas procesu kontroli MPI. Nasze podpory rolkowe montowane na szynie i wrzecienniku podtrzymują części o różnych długościach i ułatwiają załadunek ciężkich i długich części. Nasza podpora konika montowana jest bezpośrednio na półce konika i jest przeznaczona do współpracy zarówno z podporami montowanymi na wrzecienniku, jak i na szynie. Jej dwie rolki umożliwiają obracanie elementów.
Numer części:
20955A3 - Ruchoma podpórka stała
20978A1 - Podpórka stała wrzeciennika
Wskaźniki magnetyczne
Wskaźniki pola magnetycznego i mierniki Gaussa
Ta seria wskaźników pola magnetycznego pomoże Ci sprawdzić i zmierzyć natężenie i kierunek pola magnetycznego podczas inspekcji proszkowo-magnetycznej. Zapewniają one elastyczność w pomiarze magnetyzmu resztkowego, kierunku pola oraz natężenia pola AC/DC w zastosowaniach związanych z badaniami proszkowo-magnetycznymi.
Skalibrowane wskaźniki terenowe
Wytrzymałe, kieszonkowe mierniki służące do pomiaru magnetyzmu szczątkowego, który pozostaje częściowo po namagnesowaniu. Certyfikacja jest dostępna.
Numer części:
105645 - dokładność do +0,5 gausa z zakresem skali 20-0-20 (20 gausów)
505056 - dokładność do +0,3 gausa z zakresem skali 10-0-10 (10 gausów)
Niekalibrowany wskaźnik polowy
Wytrzymałe, kieszonkowe mierniki służące do wskazywania magnetyzmu resztkowego pozostającego częściowo po namagnesowaniu. Niedrogi, jednorazowy, niecertyfikowany wskaźnik polowy.
Numer części:
2480
Wskaźnik terenowy ASME
Użyj wskaźnika pola ASME, aby zmierzyć siłę i kierunek pola magnetycznego. Zaprojektowany zgodnie z sekcją V, artykułem 7 Kodeksu Kotłów i Naczyń Ciśnieniowych ASME.
Cewki magnetyczne
Upewnij się, że Twój stół do inspekcji magnetycznej pasuje do każdej testowanej części dzięki tej linii stałych cewek magnetycznych. Niezależnie od tego, czy testujesz duże elementy, czy małe śruby, te wytrzymałe cewki magnetyczne pomogą Ci skonfigurować maszynę Magnaflux dokładnie tak, jak potrzebujesz.
Cewka elektromagnetyczna L-10
Zaprojektowany specjalnie do wykrywania wad poprzecznych wałów, wrzecion i podobnych elementów. Umożliwia inspekcję części o średnicy do 250 mm.
Numer części:
630516
Zamknięta cewka magnetyczna
Liczba obrotów: 3
Numer części:
129001 - prześwit 200 mm ⌀
129002 - prześwit 350 mm ⌀

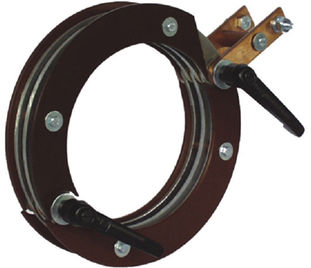

Zawiasowa cewka magnetyczna
Z łatwą w obsłudze blokadą. Liczba obrotów: 3.
Numer części:
129020 - prześwit 200 mm ⌀
129021 - prześwit 350 mm ⌀
129022 - prześwit 500 mm ⌀
Aplikatory cząstek magnetycznych
Poprawa jednorodności aplikacji i czasu przetwarzania części
Aby pomóc Ci zoptymalizować inspekcje magnetyczno-proszkowe, te aplikatory magnetyczno-proszkowe zapewniają wygodną metodę aplikacji równomiernego, regulowanego strumienia cząstek magnetycznych na dużych elementach testowych lub w sytuacjach, gdy wymagane jest jedynie punktowe nakładanie cząstek. Prędkość i równomierność pokrycia zapewniane przez te aplikatory mogą znacząco poprawić jednorodność aplikacji i czas obróbki części.Ta seria wskaźników pola magnetycznego pomoże Ci sprawdzić i zmierzyć natężenie i kierunek pola magnetycznego podczas inspekcji proszkowo-magnetycznej. Zapewniają one elastyczność w pomiarze magnetyzmu resztkowego, kierunku pola oraz natężenia pola AC/DC w zastosowaniach związanych z badaniami proszkowo-magnetycznymi.
Aplikator Magnaglo
Zamienna dysza do zastosowań wannowych. Łatwo mocowana do węża o średnicy ½ cala (13 mm).
Przenośny zbiornik na ciecz testową
W komplecie z pojemnikiem i wężem ręcznym. Pojemność: 8 litrów. Zasilanie: 3 x 400 V (wyłącznik automatyczny), 230 V dostępne na życzenie. Wydajność: 25 litrów na minutę przy wysokości przepływu 3 m lub 40 litrów na minutę przy wysokości przepływu 2 m.
Mobilny zbiornik na ciecz testową
W zestawie lekka metalowa tacka ociekowa do zbierania cieczy testowej do pojemnika. Natrysk za pomocą węża ręcznego. Pojemność: 8 litrów. Zasilanie: 3 x 400 V (wyłącznik automatyczny), 230 V dostępne na zamówienie. Wydajność: 25 litrów na minutę przy wysokości przepływu 3 m lub 40 litrów na minutę przy wysokości przepływu 2 m.

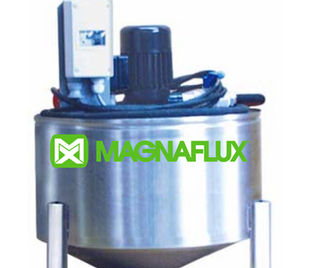

Stacjonarny zbiornik na ciecz testową
Pojemnik ze stali nierdzewnej. Pompa z łatwo zdejmowaną pokrywą. Natrysk za pomocą węża ręcznego. Pojemność: 40 litrów. Zasilanie: 3 x 400 V (wyłącznik automatyczny). Wydajność: 25 litrów na minutę przy wysokości przepływu 8 m.

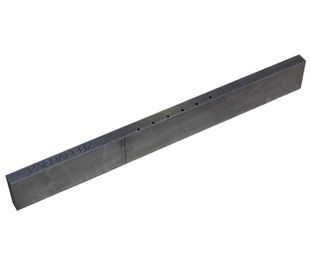

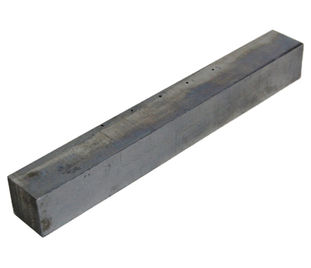

Wskaźniki jakości
Utrzymuj swój proces, weryfikując wydajność cząstek magnetycznych
Te próbki do badań metodą magnetyczno-proszkową pomogą Ci utrzymać proces z wykorzystaniem cząstek magnetycznych poprzez weryfikację ich wydajności. Służą do sprawdzania pogorszenia jakości cząstek magnetycznych, porównywania różnych proszków magnetycznych, weryfikacji czułości lub widoczności, a także do zapewnienia kierunku i natężenia pola magnetycznego.
Mierniki pola magnetycznego
Sprawdź i zmierz magnetyzm podczas inspekcji
Tester i timer rzutów QB2-Plus Quick Break:
Urządzenie QB2-Plus zapewnia ilościową weryfikację funkcji Quick Break i mierzy czas trwania impulsu magnesującego. Urządzenie QB2-Plus może weryfikować prawidłowe działanie urządzeń AC, HWDC i FWDC, a także funkcję Quick Break w trójfazowych urządzeniach FWDC. Czas impulsu i napięcie Quick Break są naprzemiennie wyświetlane na wyświetlaczu LCD po każdym odczycie. Więcej informacji >
Cyfrowy miernik natężenia prądu:
Nasz lekki i w pełni przenośny cyfrowy amperomierz został zaprojektowany specjalnie do zastosowań NDT i może być używany do certyfikacji natężenia prądu w urządzeniach MPI do 10 000 A. Mierzy prąd przemienny, prąd stały o wysokiej częstotliwości (HWDC), jednofazowy prąd stały o wysokiej częstotliwości (FWDC) i trójfazowy prąd stały o wysokiej częstotliwości (FWDC), z dokładnością do +3% na poziomie i spełnia normy ASTM E1444 oraz ANSI S-540.

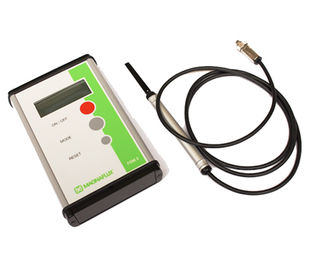

Miernik natężenia pola magnetycznego FSM-2:
FSM-2 służy do stycznego pomiaru natężenia pola magnetycznego w polach prądu stałego i przemiennego. Sonda pola stycznego jest przymocowana do powierzchni przedmiotu obrabianego podczas magnesowania, a czujnik Halla mierzy zmianę napięcia wywołaną przez pole magnetyczne.
Zestawy testowe do inspekcji magnetyczno-proszkowej:
Oba zestawy zawierają:
-
Miernik natężenia pola FSM-2 z sondą styczną i zasilaczem sieciowym
-
UVM-3059 Cyfrowy miernik intensywności promieniowania UV
-
Magnetoskop
-

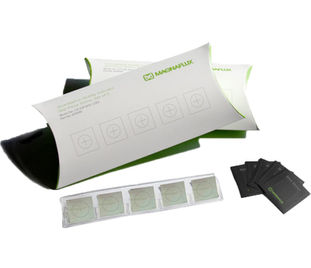

Wskaźnik strumienia magnetycznego typu G (paski Castrol, zestaw 5 sztuk)
-
Próbka odniesienia 1 zgodnie z normą DIN EN ISO 9934-2
Zestaw testowy 1 zawiera wirówkę ASTM D96 (skala 0,05) ze stojakiem.
Zestaw testowy 2 zawiera wirówkę ASTM (skala 0,1) ze stojakiem.
QB2-Plus
Szybki tester przerw
Ta seria mierników do badań metodą cząstek magnetycznych pomoże Ci sprawdzić i zmierzyć wydajność Twojego stołu magnetycznego, generatora prądu elektromagnetycznego lub innego sprzętu magnesującego w ramach regularnych kontroli wydajności Twojego systemu.
QB2-Plus umożliwia ilościową weryfikację funkcji Quick Break i mierzy czas trwania strzału magnetycznego.
Urządzenie QB2-Plus umożliwia weryfikację prawidłowego działania urządzeń AC, HWDC i FWDC oraz funkcję szybkiego wyłączania (Quick Break) w trójfazowych urządzeniach FWDC. Czas trwania impulsu i napięcie szybkiego wyłączania (Quick Break) są naprzemiennie wyświetlane na wyświetlaczu LCD po każdym odczycie.
CECHY:
-
Jednoczesny pomiar czasu strzału i szybkiego bicia
-
Można stosować ze szpulami i opaskami kablowymi o średnicy powyżej 64 cm (25 cali)
-
Wyniki ilościowe zapewniają rzetelną weryfikację sprzętu
UWAGA: Urządzenie QB2-Plus nie ma znaku CE i nie jest zgodne z normami UE.
